Канальные фанкойлы средненапорные серии MCFC

Система кондиционирования помещений, работающая как на охлаждение, так и на обогрев. Система качественно создает комфортный микроклимат в офисах, производственных помещениях, коммерческих и жилых зданиях, гостиницах, банках, административных зданиях и др.

Мощность охлаждения: 1,2 ... 12,6 кВт

Мощность обогрева: 1,8 ... 18,9 кВт

Хотите купить или у вас есть вопросы?

Mycond

Канальные фанкойлы

Широкий диапазон мощностей. Фанкойл имеет функции охлаждения, обогрева и вентиляции. Он предназначен для поддержания комфортных условий в жилых, офисных, коммерческих и других помещениях.

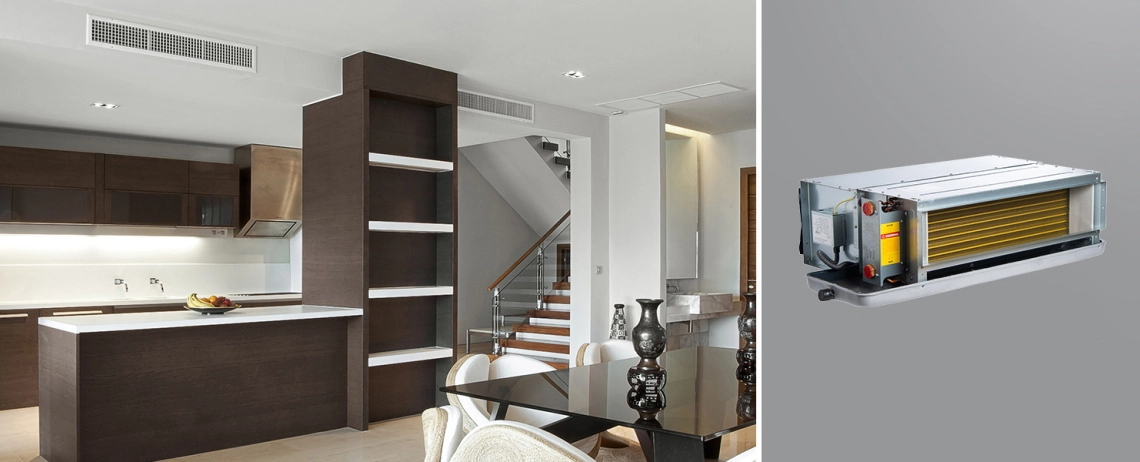

MyCond MCFC Medium ESP duct fan coil unit enhancing air circulation efficiency.

Особенности и преимущества:

Оптимизированный теплообменник с увеличенной площадью теплообмена обеспечивает высокую эффективность фанкойла.
Центробежный вентилятор с металлическими лопастями и оцинкованным стальным корпусом обеспечивает высокую надежность и огнестойкость.
2-трубный фанкойл с 3-рядным теплообменником.

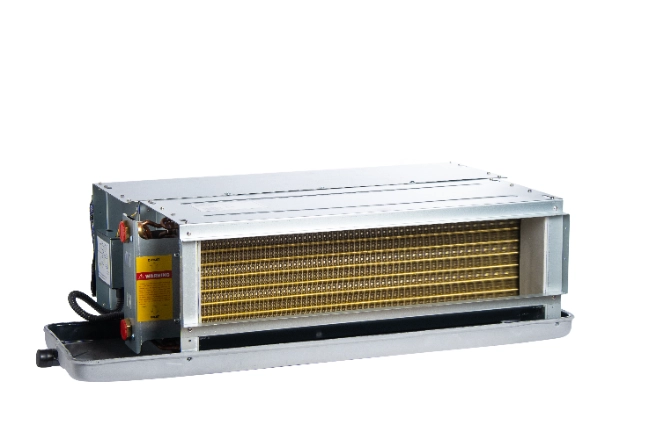

MyCond MCFC Medium ESP duct fan coil unit for efficient climate control.

MyCond MCFC Modern fan coil unit for efficient air management.

Выбор типа мотора AC или DC.
Подключение трубки слева.
Дренажный поддон с наклоном обеспечивает безопасное и полное слива конденсата из самой низкой точки.
Статическое давление до 50 Па.
Низкое потребление энергии.
Низкий уровень шума.
Управление ModBus (по желанию).
Управление Wi-Fi (по желанию).

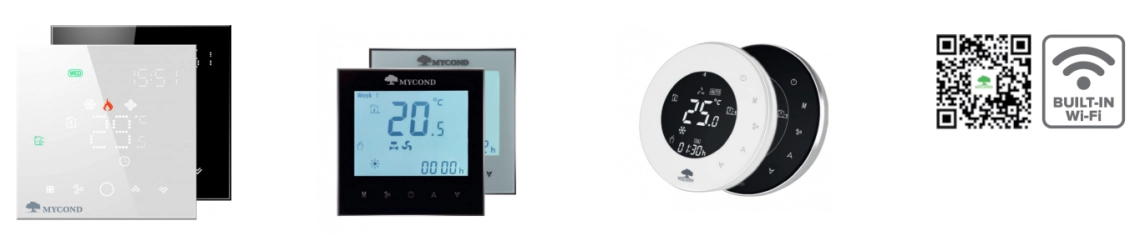

Термостат приобретается отдельно

MyCond MCFC Medium ESP duct fan coil units with specification details.

Оптимальный набор автоматизации для доступного и простого управления с помощью смартфона

MyCond MCFC Modern hotel room with energy-efficient medium ESP duct fan coil unit.

Технические характеристики		Ед. изм.	MCFC-034	MCFC-051	MCFC-068	MCFC-085	MCFC-102
Расход воздуха, высокий / средний / низкий.		м³/ч	340/255/170	510/382/255	680/510/340	850/638/425	1020/765/510
Мощность охлаждения, высокий / средний / низкий.		Вт	1800/1440/1170	2700/2160/1755	3600/2880/2340	4500/3600/2925	5400/4320/3510
Мощность обогрева, высокий / средний / низкий.		Вт	2700/2160/1755	4050/3240/2633	5400/4320/3510	6750/5400/4388	8100/6480/5265
Внешнее статическое давление		Па	50	50	50	50	50
Уровень шума		dB(A)	42	44	46	47	49
Потребление воды		м³/ч	0,39	0,55	0,7	0,82	0,91
Падение давления воды		кПа	12	16	20	23	26
	Количество вентиляторов		1	2	2	2	2
Мотор вентилятора	Количество двигателей		1	1	1	1	1
	Низкая скорость	Вт	49	66	84	100	118
Максимальное рабочее давление		Па	1,6	1,6	1,6	1,6	1,6
Входная / выходная водяная труба		мм	Rc3/4”(DN20)	Rc3/4”(DN20)	Rc3/4”(DN20)	Rc3/4”(DN20)	Rc3/4”(DN20)
Дренажная труба		мм	R3/4”(DN20)	R3/4”(DN20)	R3/4”(DN20)	R3/4”(DN20)	R3/4”(DN20)
Чистый вес		кг	17	19	20	22	25

Технические характеристики		Ед. изм.	MCFC-136	MCFC-170	MCFC-204	MCFC-238
Расход воздуха, высокий / средний / низкий.		м³/ч	1360/1020/680	1700/1275/850	2040/1530/1020	2380/1785/1190
Мощность охлаждения, высокий / средний / низкий.		Вт	7200/5760/4680	9000/7200/5850	10800/8640/7020	12600/10080/8190
Мощность обогрева, высокий / средний / низкий.		Вт	10800/8640/7020	13500/10800/8775	16200/12960/10530	18900/15120/12285
Внешнее статическое давление		Па	50	50	50	50
Уровень шума		dB(A)	50	52	54	56
Потребление воды		м³/ч	1,34	1,59	1,8	2,07
Падение давления воды		кПа	40	40	40	50
	Количество вентиляторов		3	4	4	4
Мотор вентилятора	Количество двигателей		1	1	1	1
	Низкая скорость	Вт	174	210	250	300
Максимальное рабочее давление		Па	1,6	1,6	1,6	1,6
Входная / выходная водяная труба		мм	Rc3/4”(DN20)	Rc3/4”(Ду20)	Rc3/4”(DN20)	Rc3/4”(DN20)
Трубка для конденсату		мм	R3/4”(DN20)	R3/4”(DN20)	R3/4”(DN20)	R3/4”(DN20)
Чистый вес		кг	31	37	42	44

Примечание.
1. Мощность охлаждения была протестирована при следующих условиях: температура входящего воздуха 27°C сухой термометр / 19.5°C влажный
термометр; температура входящей/выходящей воды 7°C / 12°C.
2. Тепловая мощность была протестирована при следующих условиях: температура входящего воздуха 21°C сухой термометр; температура входящей
воды 60/50°C.
3. Уровень шума был протестирован в полностью безэховой комнате.
4. Эти характеристики и расход воздуха указаны при статическом давлении 30Па.

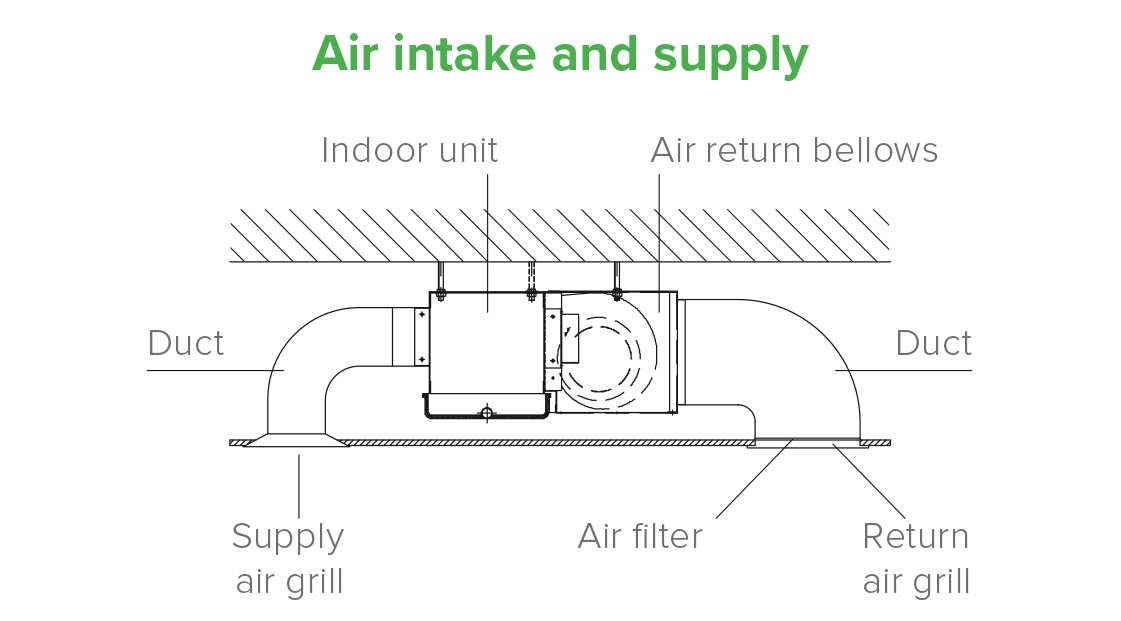

Методы установки

MyCond MCFC Diagram showing installation methods for duct fan coil units.

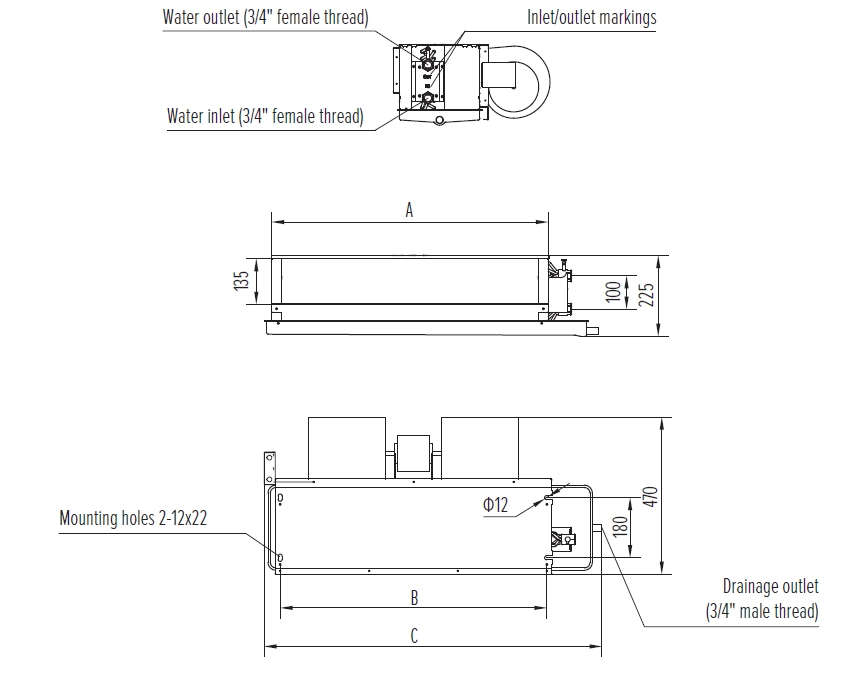

Размеры

MyCond MCFC Diagram of Medium ESP fan coil unit dimensions and specifications.

Модель	Ед. изм.	MCFC-034	MCFC-051	MCFC-068	MCFC-085	MCFC-102	MCFC-136	MCFC-170	MCFC-204	MCFC-238
A	мм	510	640	745	830	960	1260	1410	1630	1830
B	мм	480	610	715	800	930	1230	1380	1600	1800
C	мм	693	823	928	1013	1143	1443	1593	1813	2013

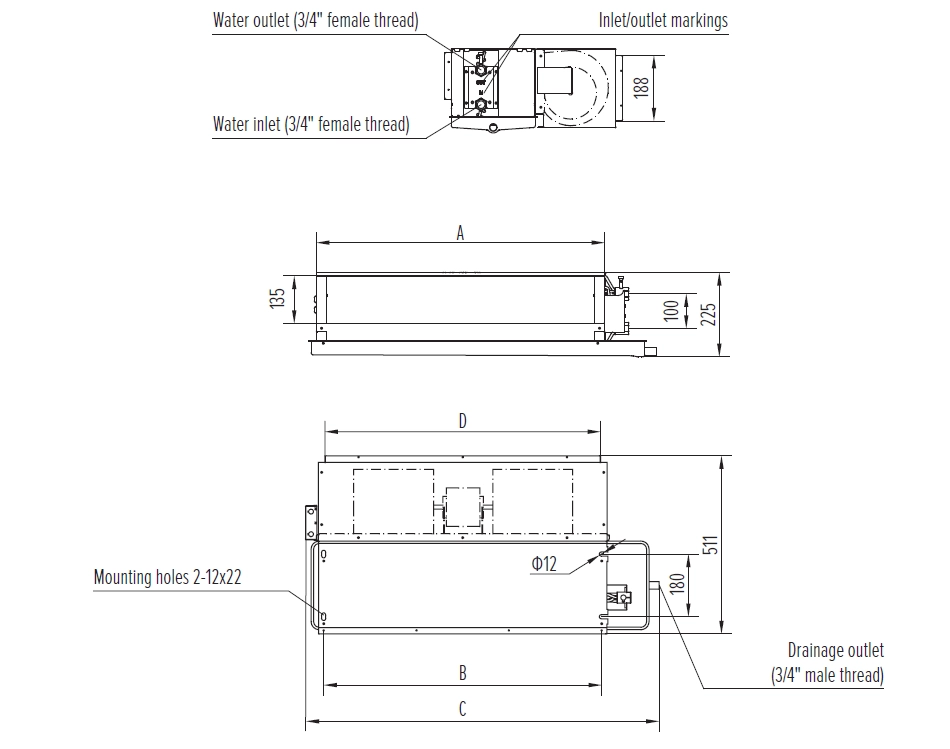

Размеры

Горизонтальные модели установки с задней камерой забора воздуха

Diagram showing dimensions of Medium ESP duct fan coil units MyCond MCFC series.

Модель	Ед. изм.	MCFC-034	MCFC-051	MCFC-068	MCFC-085	MCFC-102	MCFC-136	MCFC-170	MCFC-204	MCFC-238
A	мм	510	640	745	830	960	1260	1410	1630	1830
B	мм	480	610	715	800	930	1230	1380	1600	1800
C	мм	693	823	928	1013	1143	1443	1593	1813	2013
D	мм	420	540	680	740	860	1060	1320	1520	1660
