Автор: технический отдел Mycond
Современные системы кондиционирования воздуха сталкиваются с важной инженерной задачей – необходимостью одновременного контроля температуры и влажности. Традиционный подход с использованием парокомпрессионных систем, охлаждающих воздух ниже точки росы для конденсации влаги с последующим подогревом (reheat), приводит к значительным энергетическим потерям. Величина этих потерь определяется тепловым балансом и зависит от исходных параметров воздуха, глубины осушения и эффективности теплообменников.
Десикантное охлаждение представляет альтернативный подход, позволяющий разделить процессы обработки явной (температура) и латентной (влажность) нагрузки. Принцип заключается в использовании адсорбентов (десикантов) для удаления влаги из воздуха с последующим охлаждением осушенного воздуха. Такое разделение позволяет значительно повысить энергоэффективность системы, особенно при использовании низкопотенциальных или возобновляемых источников тепловой энергии.
Физические основы десикантного охлаждения
В основе десикантного охлаждения лежит процесс адсорбции – физического поглощения молекул воды поверхностью твердого десиканта. Этот процесс происходит благодаря разнице парциальных давлений водяного пара между воздухом и поверхностью адсорбента. Важной характеристикой десикантов является их огромная удельная площадь поверхности, которая может достигать 400-800 м²/г в зависимости от типа материала, метода изготовления и грануляции.
После насыщения влагой десикант требует регенерации, которая осуществляется путем нагревания до температуры, зависящей от типа материала. Для силикагеля, наиболее распространенного адсорбента, температура регенерации обычно составляет 80-120°C, для молекулярных сит – 200-350°C, а для новейших композитных материалов может быть снижена до 50-70°C.
Во время адсорбции происходит выделение теплоты сорбции, которая состоит из скрытой теплоты конденсации (примерно 2500 кДж/кг воды) и химической теплоты связывания (дополнительно 10-15% в зависимости от типа десиканта). Это приводит к нагреву осушенного воздуха, что необходимо учитывать при проектировании системы охлаждения.
Компоненты системы десикантного охлаждения
Ключевым элементом системы является десикантное вращающееся колесо – цилиндрическая конструкция, заполненная адсорбентом. Колесо медленно вращается (3-10 оборотов в час) между двумя воздушными потоками: процессным (осушаемый воздух) и регенерационным (горячий воздух для восстановления адсорбента). Диаметр колеса определяется расходами воздуха и рассчитывается из условия оптимальной скорости воздуха через сечение (2,5-4 м/с).
Система регенерации включает нагреватель регенерационного воздуха, который должен обеспечивать температуру, достаточную для эффективной десорбции влаги. Расход регенерационного воздуха обычно составляет 25-40% от расхода процессного потока, а энергопотребление на регенерацию – 4000-6000 кДж на килограмм удаленной влаги.
Для рекуперации энергии между потоками устанавливается теплообменное колесо энтальпии, эффективность которого может достигать 65-85% в зависимости от конструкции и скорости вращения. Это позволяет значительно снизить энергопотребление системы.
Дополнительно может использоваться система непрямого испарительного охлаждения, где воздух охлаждается без добавления влаги за счет теплообмена со вторичным потоком, охлаждаемым испарением воды. Эффективность такой системы составляет 60-85% в зависимости от влажности наружного воздуха и конструкции теплообменника.
Абсорбционные чиллеры и их интеграция с десикантным осушением
Абсорбционный чиллер — это тепловая холодильная машина, использующая воду в качестве хладагента и бромистый литий (LiBr) в качестве абсорбента. Его рабочий цикл состоит из четырех основных процессов:
1. Испарение воды при низком давлении (0,6-1,2 кПа) и низкой температуре (3-7°C), обеспечивающее охлаждение циркуляционной воды.
2. Абсорбция водяного пара концентрированным раствором LiBr с выделением теплоты, которую необходимо отводить охлаждающей водой.
3. Нагрев разбавленного раствора в генераторе до температуры 80-95°C для одноступенчатых и 130-160°C для двухступенчатых машин, что приводит к испарению воды из раствора и его концентрированию.
4. Конденсация водяного пара в конденсаторе с отводом теплоты в окружающую среду.
Коэффициент преобразования (COP) абсорбционных чиллеров составляет 0,6-0,75 для одноступенчатых и 1,1-1,3 для двухступенчатых машин. Это ниже, чем у парокомпрессионных систем (3,0-5,0), но абсорбционные чиллеры используют дешевую тепловую энергию вместо дорогой электрической.

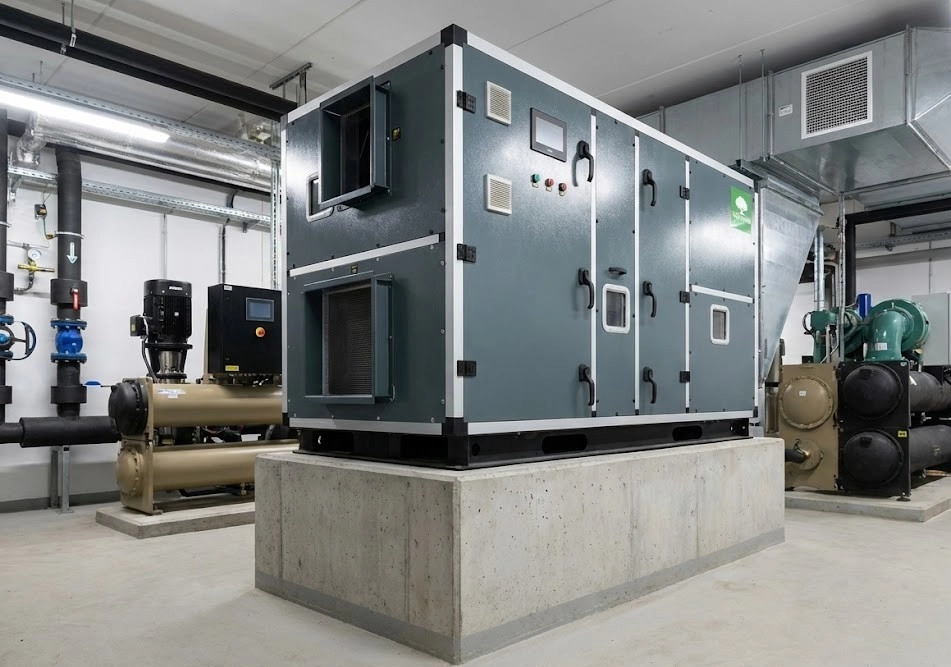

Существуют три основные схемы интеграции десикантного осушения с абсорбционными чиллерами:
1. Последовательная обработка – воздух сначала осушается десикантным колесом, а затем охлаждается абсорбционным чиллером. Это обеспечивает независимый контроль температуры и влажности и особенно эффективно при высоких требованиях к контролю влажности.
2. Параллельная обработка – десикант обрабатывает свежий наружный воздух, удаляя влагу, а абсорбционный чиллер охлаждает рециркуляционный воздух. Это позволяет уменьшить размер чиллера и оптимизировать капитальные затраты.
3. Когенерационная схема – один источник тепловой энергии питает и регенерацию десиканта, и генератор абсорбционного чиллера. Такой подход максимизирует утилизацию первичной энергии, повышая общий КПД системы до 70-85%.
Энергоэффективность и показатели производительности
Коэффициент эффективности (COP) десикантных систем охлаждения определяется как отношение полезной холодопроизводительности к сумме всех энергетических затрат. В зависимости от конфигурации системы, COP может варьироваться в пределах 0,5-1,8. При использовании отработанного тепла для регенерации десиканта, COP может возрастать до 2,5-3,0.
По сравнению с традиционными системами охлаждения-осушения, десикантные системы имеют преимущества в трех случаях:
1. При высокой доле латентной нагрузки (коэффициент sensible heat ratio ниже 0,7-0,8), когда значительная часть энергии расходуется на удаление влаги.
2. При необходимости низкой точки росы (ниже 7-10°C), где традиционные системы становятся неэффективными из-за необходимости глубокого переохлаждения.
3. При доступности дешевой тепловой энергии, что делает регенерацию десиканта экономически выгодной по сравнению с электрическим охлаждением.
Для повышения энергоэффективности может использоваться двухступенчатая регенерация, где первая ступень использует тепло с более низкой температурой (50-70°C) для частичного удаления влаги, а вторая – с более высокой температурой (80-120°C) для полной регенерации. Это позволяет экономить высокотемпературную энергию на 20-40%.
Типичные применения и проектные решения
Десикантные системы с абсорбционными чиллерами успешно применяются в различных отраслях:
1. Супермаркеты – где открытые холодильные витрины создают значительную латентную нагрузку. Десикантная система поддерживает влажность на уровне 45-50%, что снижает образование конденсата и повышает эффективность холодильного оборудования.
2. Отели – где свежий воздух, подаваемый согласно нормам вентиляции, несет основную латентную нагрузку. Десикантная система снижает влажность, позволяя уменьшить размер чиллера и снизить пиковое электрическое потребление.
3. Бассейны – где испарение создает латентную нагрузку с низким коэффициентом sensible heat ratio (0,2-0,3). Традиционные системы здесь особенно неэффективны.
4. Системы с радиантным охлаждением – где холодные поверхности (14-18°C) требуют, чтобы точка росы воздуха была ниже на 2-3°C для предотвращения конденсации.
При проектировании десикантных систем важно правильно рассчитать воздушные потоки. Расход процессного воздуха определяется из влагового баланса как отношение влаговыделений к разнице влагосодержания. Расход регенерационного воздуха зависит от температуры регенерации и параметров наружного воздуха, обычно составляя 25-40% от процессного потока.
Особое внимание следует уделять минимизации утечек воздуха между зонами и оптимальному размещению теплообменников для рекуперации энергии. Даже небольшие утечки (3-5% от процессного потока) могут существенно ухудшить производительность системы.
Управление мощностью может осуществляться посредством регулирования температуры регенерации, скорости вращения колеса или перепускных клапанов. Наиболее эффективным является пропорциональное управление с использованием PID-алгоритмов и интеграция с системой управления зданием (BMS).
Часто задаваемые вопросы (FAQ)
1. Чем десикантное охлаждение принципиально отличается от традиционного кондиционирования и когда оно целесообразно?
Традиционное кондиционирование использует один процесс для одновременного снижения температуры и влажности – охлаждение воздуха ниже точки росы с последующим подогревом (reheat). Это требует значительных энергетических затрат, особенно при глубоком осушении. Например, для снижения относительной влажности с 60% до 40% при 25°C традиционная система должна охладить воздух до 12°C, сконденсировать влагу, а затем снова нагреть до 25°C.
Десикантное охлаждение разделяет обработку влаги (через адсорбцию) и температуры (через охлаждение), что позволяет независимо контролировать оба параметра. Целесообразность определяется тремя факторами: высокой долей латентной нагрузки (более 30-40% от общей), потребностью в низкой точке росы (ниже 7-10°C) и доступностью дешевой тепловой энергии.
2. Как работает абсорбционный чиллер и почему он эффективно сочетается с десикантом?
Абсорбционный чиллер работает на термохимическом цикле, где вода используется как хладагент, а раствор LiBr – как абсорбент. В испарителе вода кипит при низком давлении (0,6-1,2 кПа), охлаждая циркуляционную воду до 6-12°C. Пар поглощается концентрированным раствором LiBr в абсорбере, после чего разбавленный раствор нагревается в генераторе для удаления воды и восстановления концентрации.
Хотя COP абсорбционных чиллеров (0,6-1,3) ниже, чем у парокомпрессионных (3,0-5,0), они используют тепловую энергию вместо электрической. Сочетание с десикантом создает три синергетических эффекта: обе системы потребляют тепловую энергию, что позволяет сместить нагрузку с пиковой электросети; предварительное осушение позволяет повысить температуру охлажденной воды на 3-5°C, улучшая COP чиллера на 10-15%; возможно использование одного источника тепла для обеих систем.
3. Какие источники тепловой энергии можно использовать и как это влияет на экономику?
Источники тепловой энергии в порядке возрастания стоимости:
- Отработанное тепло (от технологических процессов, конденсаторов холодильных машин, когенерационных установок) – самое дешевое, стоимость зависит только от капитальных затрат на рекуперацию.
- Солнечная энергия – стоимость после амортизации оборудования зависит от капитальных затрат и годовой инсоляции локации.
- Природный газ – тарифы меняются в зависимости от региона, сезона и объемов потребления.
- Электрические нагреватели – самый дорогой источник.
Использование отработанного тепла может снизить операционные затраты на 60-80% по сравнению с природным газом, делая десикантные системы экономически привлекательными даже при высоких капитальных затратах.
4. Какие типичные ошибки при проектировании десикантных систем охлаждения?
Наиболее распространенные ошибки включают:
- Недооценка остаточного тепла – удаление влаги выделяет теплоту сорбции (около 2800-3000 кДж/кг воды), которую необходимо учитывать при расчете холодопроизводительности.
- Неправильный выбор соотношения потоков – оптимальное соотношение процессного и регенерационного потоков зависит от температуры регенерации, параметров наружного воздуха и целевой точки росы.
- Игнорирование утечек воздуха – даже небольшие утечки между зонами процесса и регенерации снижают производительность системы. Решением являются качественные уплотнения и поддержание положительного перепада давления между зонами.
- Недостаточная фильтрация воздуха – загрязнение снижает адсорбционную емкость десиканта. Рекомендуется использовать фильтры класса F7 или выше.
- Игнорирование сезонного изменения эффективности испарительного охлаждения, которая зависит от разницы температур сухого и мокрого термометра наружного воздуха.
Выводы
Десикантное охлаждение с интеграцией абсорбционных чиллеров представляет собой эффективную технологию, разделяющую обработку явной и латентной нагрузки, использующую тепловую энергию вместо электрической. Для инженеров важно:
1. Выбирать схему интеграции в соответствии со структурой нагрузки: последовательную при высокой латентной нагрузке, параллельную при значительном количестве свежего воздуха, когенерационную при комплексных энергетических потребностях.
2. Максимально использовать отработанное или возобновляемое тепло как главный фактор экономической эффективности системы.
3. Учитывать остаточное тепло адсорбции при расчете необходимой холодопроизводительности.
Десикантные системы оптимальны при латентной нагрузке более 30-40% от общей, при необходимости низкой точки росы и при доступности дешевого тепла. Срок окупаемости зависит от соотношения тарифов на электроэнергию и тепловую энергию, режима работы и возможности утилизации тепла.
Однако эта технология имеет свои ограничения: она неэффективна при низкой латентной нагрузке, отсутствии доступа к тепловой энергии, в очень сухом климате, для малых объектов и при коротком сезоне охлаждения. Интеграция десикантного охлаждения с абсорбционными чиллерами оправдана только при одновременной потребности в глубоком осушении и охлаждении.
